Проектирование чистых помещений по ISO 1464

Интент статьи

Эта статья предназначена для руководителей производств, инвесторов, инженеров, технологов и специалистов по качеству, которым необходимо понять, как правильно проектируются чистые помещения, какие нормативные требования необходимо учитывать и почему ошибки на стадии проекта обходятся значительно дороже, чем качественное проектирование с самого начала.

Что такое чистое помещение и почему проект начинается не со стен

За годы работы в Double P Construction я убедился в одной закономерности: большинство заказчиков считают, что чистое помещение — это помещение с дорогой вентиляцией и гладкими панелями. На практике всё значительно сложнее.

Чистое помещение (Cleanroom) — это инженерная система, внутри которой контролируется концентрация частиц, микроорганизмов, температура, влажность, перепады давления и движение воздушных потоков. Каждый элемент работает как часть единого механизма.

Именно поэтому проектирование начинается не с выбора материалов или оборудования, а с анализа технологического процесса.

Первый вопрос, который мы задаем заказчику, звучит не "какой класс чистоты нужен?", а "что именно будет происходить внутри помещения?".

От ответа зависит буквально всё:

необходимый класс чистоты;
схема движения персонала;
движение сырья;
движение готовой продукции;
расположение оборудования;
количество воздушных обменов;
конструкция вентиляции;
требования к отделочным материалам.

Хороший проект всегда строится вокруг технологии производства, а не вокруг строительных решений.

Какие стандарты регулируют проектирование чистых помещений

На практике чаще всего используются два основных документа:

ISO 14644;
GMP.

Хотя их часто упоминают вместе, они решают разные задачи.

ISO 14644

ISO 14644 — международный стандарт, определяющий требования к чистоте воздуха.

Он описывает:

классификацию помещений;
допустимое количество частиц;
методы измерения;
правила испытаний;
мониторинг чистых помещений.

Проще говоря, ISO отвечает на вопрос:

Насколько чистым должен быть воздух?

GMP

GMP (Good Manufacturing Practice) — это уже правила организации производства.

Они регулируют:

планировку помещений;
движение персонала;
предотвращение перекрестной контаминации;
санитарную обработку;
документацию;
валидацию;
квалификацию оборудования;
требования к инженерным системам.

Если ISO говорит о качестве воздуха, то GMP описывает работу всего предприятия.

Именно поэтому невозможно спроектировать современное фармацевтическое производство, ориентируясь только на ISO.

Чем ISO отличается от GMP

Очень часто заказчики считают эти документы взаимозаменяемыми. Это одна из самых распространенных ошибок.

ISO 14644	GMP
Контроль чистоты воздуха	Контроль всего производства
Классы ISO	Производственные процессы
Количество частиц	Персонал
Методы измерений	Документация
Испытания помещений	Управление рисками
Мониторинг	Валидация процессов

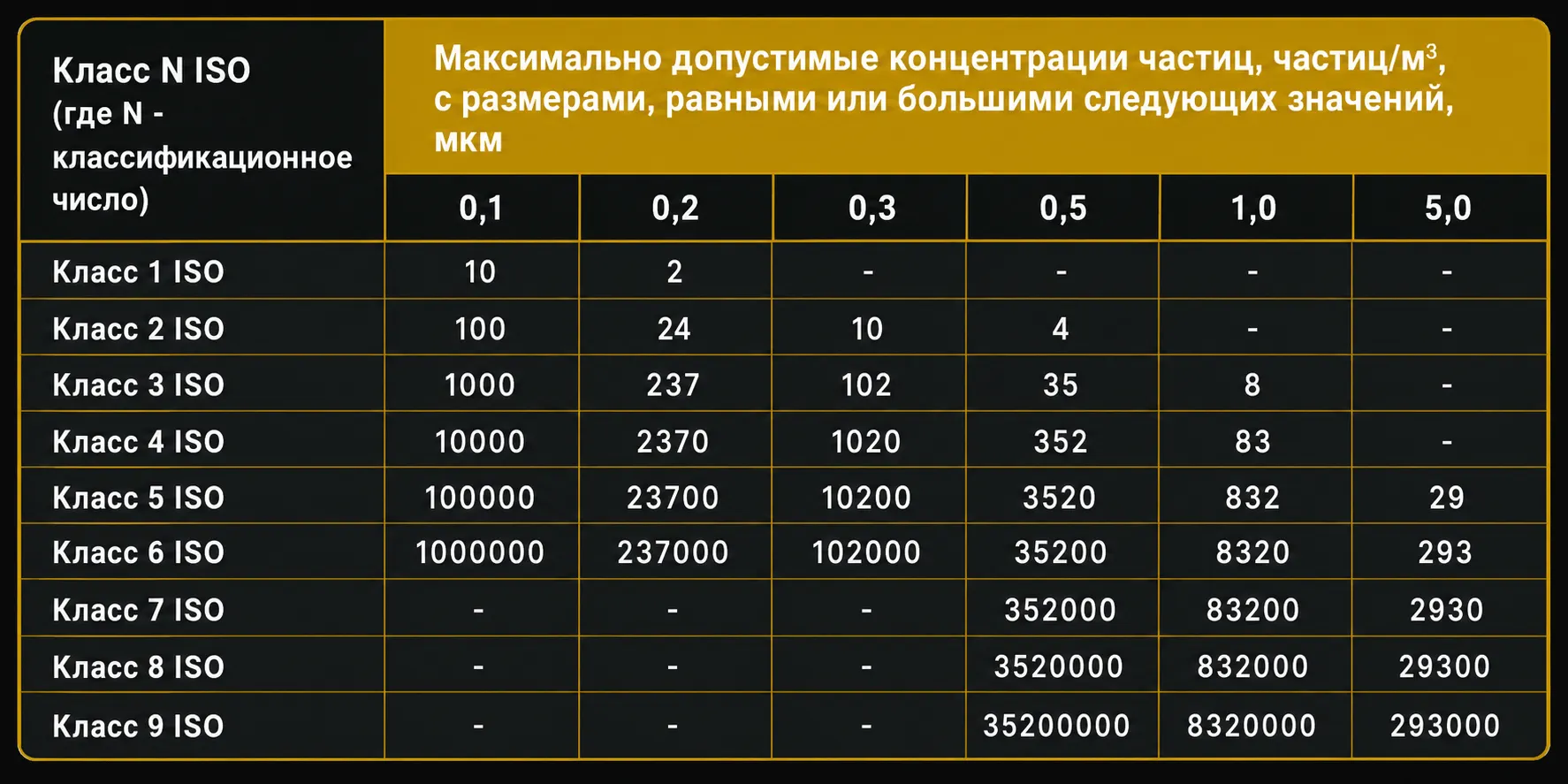

Классы чистоты ISO 5–ISO 9

Наиболее востребованы следующие классы.

ISO 5

Используется для наиболее критичных операций:

асептическое производство;
розлив инъекционных препаратов;
стерильные процессы;
работа внутри ламинарных зон.

Здесь допустимо минимальное количество частиц, а требования к вентиляции являются наиболее строгими.

ISO 6

Применяется в помещениях подготовки стерильных процессов.

Обычно используется как промежуточная зона между ISO 5 и менее строгими помещениями.

ISO 7

Самый распространенный класс.

Мы проектируем такие помещения для:

фармацевтики;
медицинских изделий;
лабораторий;
электронной промышленности;
биотехнологий.

Именно ISO 7 чаще всего становится основным производственным пространством.

ISO 8

Используется:

на складах;
в упаковке продукции;
в подготовительных помещениях;
в технических зонах.

ISO 9

Максимально приближен к обычным производственным помещениям с контролируемыми условиями.

С чего начинается проектирование чистого помещения

Я всегда говорю заказчикам: хороший проект начинается не с AutoCAD.

Он начинается с вопросов.

Перед проектированием необходимо определить:

технологический процесс;
производительность;
количество сотрудников;
сменность;
требования регуляторов;
используемое оборудование;
будущие проверки GMP;
планы масштабирования производства.

Только после этого можно приступать к инженерным расчетам.

Планировочные решения: логика важнее площади

Даже большое помещение может оказаться неудобным, если потоки пересекаются.

При проектировании мы всегда разделяем:

персонал;
материалы;
сырье;
отходы;
готовую продукцию;
сервисный персонал.

Это позволяет минимизировать риск загрязнения и соблюсти требования GMP.

Очень часто именно грамотная логистика оказывается важнее дополнительных квадратных метров.

Потоки персонала — основа GMP

Большинство нарушений GMP связано не с вентиляцией, а с людьми.

Поэтому проект должен предусматривать:

отдельные входы;
санитарные шлюзы;
раздевалки;
зоны смены одежды;
последовательность переодевания;
контроль доступа;
исключение встречных потоков.

Каждый маршрут должен быть логичным и не допускать возврата из более "грязной" зоны в более чистую без соответствующих процедур.

Материалы для чистых помещений: требования выше, чем кажется

Иногда заказчики пытаются сократить бюджет за счет отделочных материалов. Это решение почти всегда приводит к дополнительным расходам.

Материалы должны быть:

гладкими;
непористыми;
химически стойкими;
устойчивыми к дезинфекции;
не выделяющими частицы;
легко очищаемыми.

Особое внимание уделяется:

стеновым панелям;
потолочным системам;
дверям;
окнам;
напольным покрытиям;
герметикам;
узлам примыкания.

Любая щель со временем становится источником загрязнения.

Шлюзы: почему одной двери недостаточно

Воздушный шлюз — это не просто небольшой тамбур.

Он выполняет сразу несколько задач:

стабилизирует перепады давления;
предотвращает перенос частиц;
разделяет чистые зоны;
снижает риск перекрестной контаминации.

В зависимости от технологии проектируются:

персональные шлюзы;
материальные шлюзы;
шлюзы передачи продукции;
воздушные шлюзы с блокировкой дверей.

Неправильно рассчитанный шлюз способен свести эффективность всей системы вентиляции к минимуму.

Перепады давления: невидимый барьер против загрязнений

Одним из ключевых принципов проектирования является создание направленного движения воздуха.

Для этого между помещениями поддерживаются перепады давления.

Воздух должен двигаться:

из более чистой зоны в менее чистую.

Так исключается проникновение загрязнений в критические помещения.

Проектировщик рассчитывает не только значения перепадов, но и их устойчивость при открытии дверей, работе оборудования и изменении производственной нагрузки.

Вентиляция — сердце любого чистого помещения

Самая дорогая инженерная система объекта — вентиляция.

И именно здесь чаще всего нельзя экономить.

При проектировании рассчитываются:

кратность воздухообмена;
скорость потоков;
температурный режим;
влажность;
теплопритоки;
расположение оборудования;
выделение частиц;
режим работы производства.

Любая ошибка на этом этапе затем приводит либо к невозможности пройти квалификацию, либо к постоянным эксплуатационным проблемам.

HEPA-фильтрация и распределение воздушных потоков

HEPA-фильтры являются последним барьером между системой вентиляции и чистым помещением.

Однако сами фильтры не гарантируют чистоту.

Важно учитывать:

расположение фильтров;
равномерность распределения воздуха;
конфигурацию потолка;
расположение оборудования;
образование застойных зон;
возврат воздуха.

На практике именно моделирование воздушных потоков позволяет выявить потенциальные проблемы ещё до начала строительства.

Что обязательно должно входить в проект чистого помещения

Полноценный проект включает значительно больше, чем архитектурные чертежи.

Как правило, он содержит:

технологические решения;
архитектурную часть;
конструктивные решения;
вентиляцию и кондиционирование;
отопление;
водоснабжение и канализацию;
электроснабжение;
автоматизацию;
диспетчеризацию;
системы мониторинга;
планы перепадов давления;
схемы воздушных потоков;
спецификации материалов;
требования к квалификации и последующей валидации.

Чем детальнее проект, тем меньше изменений потребуется на этапе строительства.

Самые распространенные ошибки при проектировании

За годы работы мне довелось участвовать в реконструкции объектов, где ошибки проектирования стоили заказчикам значительно дороже первоначальной экономии.

Наиболее частые проблемы:

выбор класса чистоты "с запасом" без технологического обоснования;
отсутствие разделения потоков;
недостаточная площадь шлюзов;
неправильное расположение оборудования;
невозможность обслуживания инженерных систем;
экономия на вентиляции;
неподходящие отделочные материалы;
отсутствие резервов для расширения производства;
игнорирование требований GMP на раннем этапе;
отсутствие интеграции между технологами, архитекторами и инженерами.

Практически все эти ошибки можно предотвратить ещё до начала строительства.

Во сколько обходятся ошибки проектирования

Многие оценивают стоимость проекта только по цене проектных работ. На самом деле наиболее дорого обходятся ошибки, выявленные после ввода объекта в эксплуатацию.

Они могут привести к:

повторному строительству отдельных зон;
замене инженерного оборудования;
переработке вентиляции;
переносу технологических линий;
задержке запуска производства;
невозможности прохождения инспекций;
дополнительным затратам на квалификацию и валидацию.

Из моего опыта, качественное проектирование всегда оказывается значительно дешевле последующей переделки.

Почему проектирование стоит доверять команде с практическим опытом

Проектирование чистых помещений — это задача на стыке архитектуры, инженерии, технологии и нормативного регулирования. Недостаточно знать требования стандартов — важно понимать, как объект будет работать после ввода в эксплуатацию, как его будут обслуживать и какие вопросы возникнут у аудиторов.

В Double P Construction мы рассматриваем проект как основу жизненного цикла объекта. Наша задача — не просто подготовить комплект документации, а создать решение, которое позволит построить чистое помещение, успешно пройти квалификацию и обеспечить стабильную работу производства на протяжении многих лет. Такой подход помогает снизить технические риски, избежать дорогостоящих переделок и сократить сроки выхода предприятия на проектную мощность.

Часто задаваемые вопросы

Как проектируют чистые помещения?

Проектирование начинается с анализа технологического процесса, после чего определяются требуемый класс чистоты, планировочные решения, маршруты движения персонала и материалов, инженерные системы, параметры вентиляции и требования к последующей квалификации.

Что требует GMP?

GMP устанавливает требования к организации производства, предотвращению контаминации, логистике потоков, инженерным системам, документации, валидации и управлению качеством.

Чем ISO отличается от GMP?

ISO 14644 определяет требования к чистоте воздуха и классификации помещений, тогда как GMP регулирует весь производственный процесс, включая помещения, оборудование, персонал и систему качества.

Какие нормы применяются при проектировании?

В большинстве проектов учитываются требования серии стандартов ISO 14644, актуальные редакции GMP, а также национальные строительные, санитарные и отраслевые нормативные документы, действующие в стране реализации проекта.

Что обязательно должно быть в проекте чистого помещения?

Проект включает технологические решения, архитектурную и инженерную части, системы вентиляции и кондиционирования, электроснабжения, автоматизации, планы перепадов давления, схемы воздушных потоков, спецификации материалов и требования к квалификации объекта.

Можно ли модернизировать существующее помещение под требования ISO и GMP?

Да, однако возможность модернизации зависит от конструктивных особенностей здания, существующих инженерных систем и требований производственного процесса. Перед началом работ необходимо провести техническое обследование и оценку соответствия объекта нормативным требованиям.

Заключение

Проектирование чистого помещения — это комплексная инженерная задача, в которой не существует второстепенных элементов. Планировочные решения, маршруты движения персонала, выбор материалов, параметры вентиляции, система фильтрации, перепады давления и требования стандартов ISO 14644 и GMP должны рассматриваться как единая система. Именно такой подход позволяет создать объект, который соответствует нормативным требованиям, обеспечивает стабильность производственных процессов и остается эффективным в долгосрочной перспективе. Как технический директор Double P Construction, я убежден: успех проекта определяется не количеством оборудования или стоимостью материалов, а качеством инженерных решений, принятых ещё на этапе проектирования.

20.07.2026

Технический инженер компании Double P Construction
